ラインスキャンレンズ - 製品概要

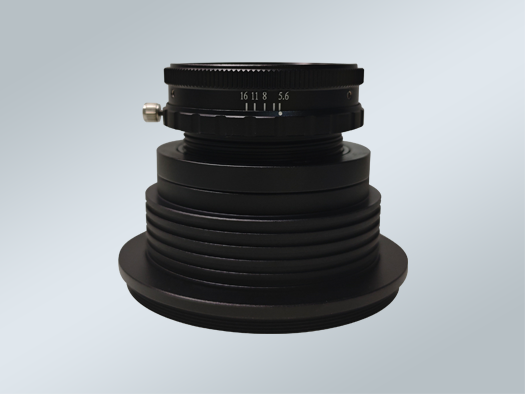

ラインスキャンレンズは、エリアスキャンカメラと組み合わせて使用する専門的な光学レンズです。エリアスキャンカメラ用の通常レンズとは異なり、ラインスキャンレンズは線形走査方式で画像データを1行ずつ取得します。このレンズは光をラインスキャンカメラの受光チップ上に集光し、「線」単位で画像情報を捕捉します。その後、走査運動によって複数の線画像を結合し、完全な画像を生成します。高速・高精度な画像取得が求められる場面で特に有用で、大型物体の検査や連続生産ラインでの検査などに広く採用されています。

製品概要検測能力カスタマイズ光学コーティング

遠心レンズ

FAレンズ

遠心液状レンズ

FA液状レンズ

360度レンズ

MLレンズ

カスタマイズレンズ

型式	解像度	焦点距離	F値	相対照度	最大像面径	中心倍率範囲	中心作動距離	中心共役距離	倍率範囲	作動距離	共役距離
LS2040H0.06A	4K7u	20	4	55%	32	0.065	314	382	0.02-0.3	61-1035	134-1102
LS2540H0.25A	4K7u	25	4	65%	32	0.25	92	187	0.18-0.35	63-130	160-223
LS2540H0.15A	4K7u	25	4	65%	32	0.15	154	248	0.125-0.175	130-187	223-279
LS2540H0.085A	4K7u	25	4	65%	32	0.085	300	385	0.05-0.12	209-511	297-597
LS2540H0.03A	4K7u	25	4	65%	32	0.03	860	946	0.015-0.05	520-1740	607-1826
LS3528H0.5A	4K7u	35	2.8	65%	32	0.5	83	168	0.3-1	47.5-123	150-202
LS3528H0.2A	4K7u	35	2.8	65%	32	0.2	186	260	0.15-0.25	152-245	229-318
LS3528H0.1A	4K7u	35	2.8	65%	32	0.1	350	421	0.05-0.15	240-700	312-769
LS3528H0.08A	4K7u	35	2.8	65%	32	0.085	295	383	0.07-0.1	250-360	338-447
LS3528H0.05A	4K7u	35	2.8	65%	32	0.05	700	772	0.02-0.12	298-1750	372-1821
IR4016A0.12	4K7u	40	1.8	67%	32	0.121	314	437	0.01-0.2	189-1992	312-2115
LS4032H0.1A	8K5u	40	3.2	55%	46	0.1	420	484	0.02-0.2	220-2100	288-2160
LS5028H0.1A	8K5u	50	2.8	55%	46	0.1	500	574	0.04-0.2	262-1265	344-1340
LS4056H0.16A	8K7u	40	5.6	50%	62	0.16	281	368	0.04-0.3	158-1080	251-1162
LS4056G0.06	8K7u	40	5.6	50%	62	0.06	720	803	0.03-0.12	369-1421	454-1503
LS5056H0.13A	8K7u	50	5.6	55%	62	0.13	408	499	0.03-0.3	190-1685	289-1771
LS6040H0.1A	8K7u	60	4	80%	62	0.1	640	723	0.04-0.33	222-1550	318-1629
LS6040H0.1B(性能優)	8K7u	60	4	55%	62	0.1	635	725	0.03-0.33	214-2050	318-2136
LS5040H0.05A	12K5u（適合8K7u）	50	4	70%	62	0.05	1010	1113	0.025-0.07	735-2000	839-2102
LS5040H0.1A	12K5u（適合8K7u）	50	4	70%	62	0.1	520	625.9	0.07-0.13	405-730	512-839
LS5040H0.15A	12K5u（適合8K7u）	50	4	70%	62	0.15	350	463	0.1-0.2	265-510	384-621
LS8040H0.13A	12K5u（適合8K7u）	80	4	70%	62	0.13	690	836	0.1-0.18	520-880	645-1018
LS8040H0.25A	12K5u（適合8K7u）	80	4	70%	62	0.25	385	536.9	0.2-0.375	276-460	438-608
LS8040H0.5A	12K5u（適合8K7u）	80	4	70%	62	0.5	220	391	0.375-0.625	188-273	369-434
LS8040H0.5B	12K5u（適合8K7u）	80	4	70%	62	0.5	200	339	0.35-0.65	164-267	311-394
LS8040H0.75A	12K5u（適合8K7u）	80	4	70%	62	0.75	164	354	0.625-0.9	147-185	349-365
LS8040H1.0A	12K5u（適合8K7u）	80	4	70%	62	1	140	347	0.9-1.2	125-147	348-350
LS1660H0.05A	16K3.5u	60	4	65%	62	0.05	1200	1317	0.02-0.075	834-3050	955-3168
LS1660H0.1A	16K3.5u	60	4	65%	62	0.1	630	750	0.075-0.16	405-834	531-955
LS16026HB (フォーカスリンク付属)	16K5u(適合16K3.5U)	116	3.2	90%	82	0.26	509	680	0.22-0.3	450-589	626-756
LS16033HB(フォーカスリンク付属)	16K5u(適合16K3.5U)	116	3.2	90%	82	0.33	415	595	0.3-0.37	378-450	562-626
LS1605HB(フォーカスリンク付属)	16K5u(適合16K3.5U)	116	3.2	90%	82	0.5	298	497	0.44-0.54	283-331	486-523
LS1620HB(フォーカスリンク付属)	16K5u(適合16K3.5U)	116	3.2	90%	82	2	131	499	1.75-2.5	120-139	478-544
LS16026HA	16K5u(適合16K3.5U)	146	3.8	90%	90	0.26	645	865	0.22-0.3	571-752	799-966
LS16033HA	16K5u(適合16K3.5U)	146	3.8	90%	90	0.33	533	764	0.3-0.37	482-571	720-799
LS1605HA	16K5u(適合16K3.5U)	146	3.8	90%	90	0.5	384	632	0.45-0.55	357-417	613-658
LS16075HA	16K5u(適合16K3.5U)	146	3.8	90%	90	0.75	286	575	0.7-0.85	268-305	566-581
LS1610HA	16K5u(適合16K3.5U)	116	3.8	90%	90	1	188	442	0.92-1.08	180-198	444.7-444.9
LS16133HA	16K5u(適合16K3.5U)	146	3.8	90%	90	1.33	204	574	1.2-1.5	192-216	567-587
LS1620HA	16K5u(適合16K3.5U)	146	3.8	90%	90	2	169	632	1.75-2.5	154-179	606-690
LS1630HA	16K5u(適合16K3.5U)	146	3.8	90%	90	3	150	764	2.7-3.5	144-157	717-826
